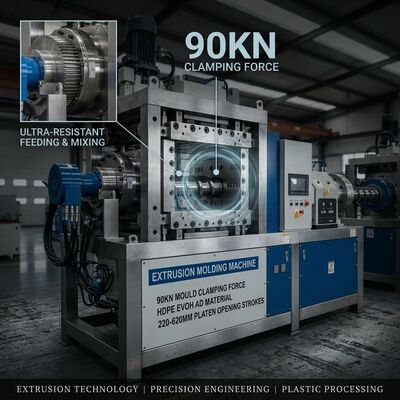

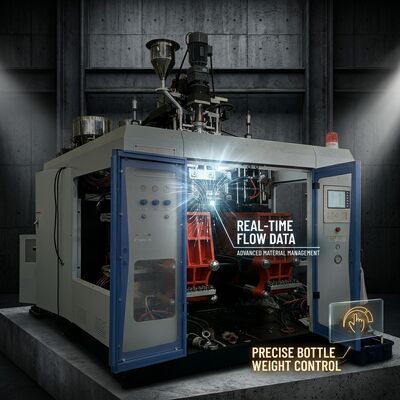

10リットル容器用4ヘッドプラスチックボトル成形機

ブロー成形における生産能力は、単に最大の機械を設置することではなく、各サイクルでどれだけの完成品が出荷されるかということです。MP80Dは、同じ80mm押出機で1つ、2つ、3つ、または4つのヘッドダイ構成で提供されるため、単一の機械設置面積で、2回目の発注なしにプロトタイプの生産量から4連キャビティの生産ランまで移行できます。

90kg/hの可塑化能力で4つのヘッドを稼働させることは、ヘッドシステムが熱的に安定している場合にのみ可能です。各ダイヘッドは3つの加熱ゾーンと10kWの専用電力を備えており、4つのパリソンすべてを同じ温度と長さに保つことで、キャビティ間の重量変動を顧客が監査する許容範囲内に収めます。その後、150kNのクランプが、外側キャビティに不均一なフラッシュとして現れるプラテンのたわみなしに、ブロー圧力に対して4つのキャビティをしっかりと閉じます。

• 単一の押出機で1つから4つのダイヘッド:ヘッドアセンブリと金型セットを変更することで、単一キャビティの開発作業から4連生産に同じ機械を変換できます。
• サイクルあたり最大4個の10リットル容器:マルチキャビティ操作により、労働力や床面積を比例して増やさずに、時間あたりの生産量が倍増します。
• 同期ヘッド加熱:10kWの3つのゾーンが各パリソンを狭い温度帯に保ち、キャビティ重量の一貫性における最大の要因です。
• 最大金型サイズ520 x 460 mm:ドラムやジェリ缶用の大型単一キャビティ金型だけでなく、小型ボトルのマルチキャビティ金型にも対応します。
• ストローク540mm、プラテン開口部220-620mm:深い容器の金型や、ロボットまたはコンベアでの取り出しに必要な十分なクリアランスがあります。
• 150kNクランプと強化プラテン:金型全面にわたって締め付け圧力を維持し、すべてのキャビティで同時にフラッシュを制御します。

• 4ヘッド、1Lボトル:色替えが少なく、生産量が優先される家庭用洗剤やシャンプーライン。
• 2ヘッド、5L容器:生産量と肉厚公差のバランスを取る食用油や潤滑油の充填業者。
• 1ヘッド、10Lジェリ缶:サイクルタイムが冷却によって支配される、農薬や自動車用流体容器の深絞り金型。
• 4ヘッド、小型化粧品ボトル:単一押出機での高速色替えによる短サイクル。

ヘッドを追加すると、サイクルあたりの部品数は増加しますが、排出前に冷却する必要のある熱いプラスチックの質量も増加します。大型容器の4連キャビティ作業では、機械速度よりも金型冷却設計がサイクルを設定する傾向があります。推奨される入口温度で約40L/minの水流が正確に指定されているため、見積もり段階でチラーとマニホールドを正しくサイジングできます。

各プロジェクトで、意図したキャビティ数と90kg/hの可塑化上限をモデル化します。4連キャビティ金型が押出機を飢えさせる場合、正直な推奨は、4つのヘッドと永遠の待ち時間よりも、2つのヘッドと短いサイクルです。

最初から4つ注文するのではなく、後でヘッドを追加できますか？

はい。押出機、クランプ、制御キャビネットはヘッド数によって同一であるため、追加のヘッドアセンブリと対応する金型で機械をアップグレードできます。このため、多くの顧客は2つのヘッドから始め、注文量が増えればステップアップします。

4つのヘッド間でキャビティ重量はどのくらい変動しますか？

キャビティ間の重量変動は、パリソン長と温度均一性によって決まります。3ゾーンヘッド加熱が定常状態にあり、金型が単一のツールブロックから切り出されている場合、変動は通常、公称重量の1〜2％以内であり、ほとんどの包装仕様を満たしています。

4つのヘッドは最大容器サイズを縮小しますか？

いいえ、10Lの制限はキャビティあたりに適用されます。変化するのは実用的な組み合わせです。4つの大きなキャビティは可塑化能力を超える可能性があるため、大きな容器は通常1つまたは2つで実行され、小さなボトルは4つで実行されます。
