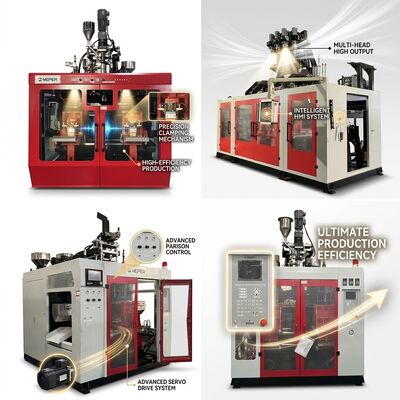

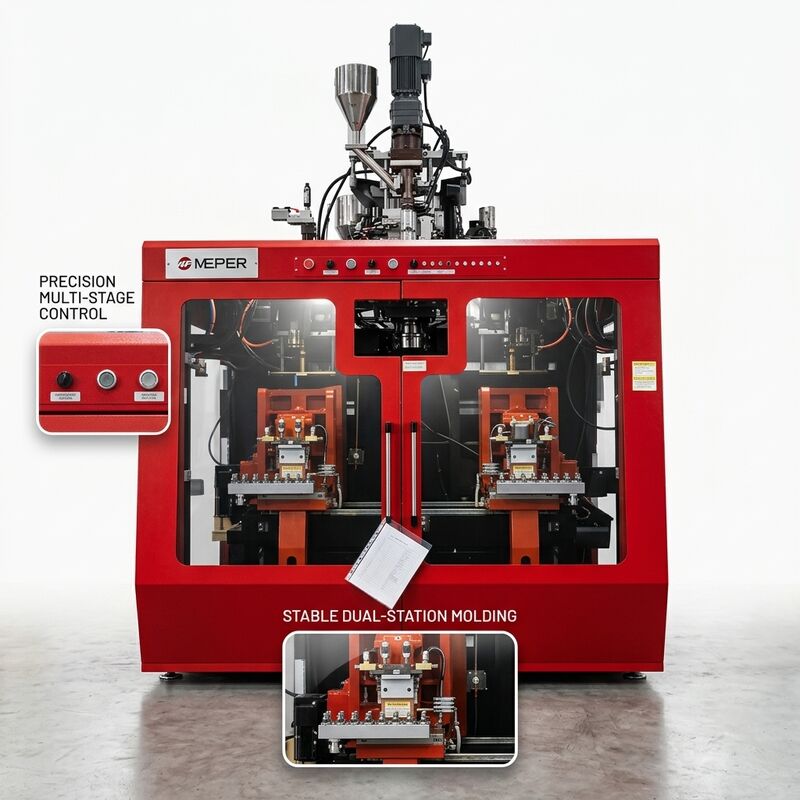

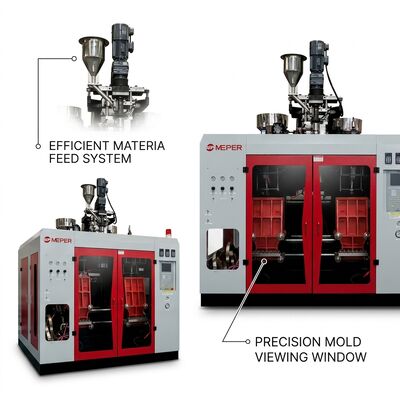

80FD 精密型4穴型PE挤出吹造機

すべての押出ブロー成形機の中心となるダイヘッドは、製造されるすべてのボトルの最終的な品質を決定します。 MEPER 80FDE-4S(100) は、16.5kW の精密な熱管理を実現する 15 の独立して制御される加熱ゾーンを備えた高度な 4 キャビティ ダイヘッド システムを備えており、パリソン形成制御への高度なアプローチを表しています。 4 つのダイヘッドのそれぞれは、キャビティごとのパリソンの厚さ調整を可能にするきめ細かな温度制御の恩恵を受けています。これは、すべてのキャビティにわたって一貫した壁分布を持つボトルを同時に製造するために重要な機能です。 75mm 押出機は、均質化された PE 溶融物を 85kg/h でバランスの取れた流れ分布になるように設計されたダイヘッド マニホールドに供給し、4 つのキャビティのそれぞれが同じ圧力と温度で材料を受け取るようにします。最大口金型直径 35 mm のダイヘッド システムは、自動充填およびキャッピング装置が要求する同心精度を維持しながら、幅広いボトルネック形状に対応します。上流側の 3 ゾーン スクリュー加熱 (15.3kW) と下流側の 15 ゾーン ダイヘッド加熱が連携して動作し、ペレットからパリソンまでの完全な熱チェーンを作成します。

• 15ゾーンの独立したダイヘッド制御:各加熱ゾーンはリアルタイムの温度フィードバックを備えた独自の PID コントローラーによって制御され、周囲条件、材料の変動、生産速度の変化を補償するキャビティごとの熱の最適化が可能になります。
• バランスの取れたメルトフロー分布:ダイヘッドのマニホールド形状は、4 つのキャビティすべてに均等な溶融圧力と流量を供給するように計算によって設計されており、あまり洗練されていないマルチキャビティ ダイヘッド設計の悩みの種であるキャビティ間の変動を排除します。
• 35mm 口金型の多用途性:口金型の最大直径は、狭い開口部 18 mm から広い開口部 35 mm までの範囲のネック仕上げを備えたボトルの製造をサポートし、飲料、パーソナルケア、医薬品、および食品の包装用途で使用される密閉タイプの全範囲をカバーします。
• キャビティごとのパリソンプログラミング:各ダイヘッドは独立したパリソン肉厚プロファイリングをサポートしており、複数 SKU の生産シナリオで混合キャビティ金型を実行する際に、異なる肉厚分布要件を持つボトルの生産を同時に行うことができます。
• 上流の熱準備:24:1 L/D および 3 ゾーン加熱 (15.3kW) を備えた 75mm スクリューは、完全に可塑化された PE 樹脂をダイヘッドに供給し、ダイヘッドの流れの中断やパリソンの不均一を引き起こす未溶融粒子の問題を排除します。
• ダイヘッドの迅速な分解:ダイヘッドアセンブリは、材料交換時に効率的に分解および洗浄できるように設計されており、アクセス可能な加熱バンド接続と文書化された再組み立て用トルク仕様により、生産への迅速な復帰を保証します。
• 熱安定性の検証:重要な位置の 0.14kW アクティブ ファン冷却により、長時間にわたる生産稼働中に 15 ゾーン ダイヘッド加熱システムによって実現される精密な熱バランスを乱す可能性がある熱移動を防止します。

80FDE-4S(100) の精密ダイヘッド技術は、ボトルの寸法の一貫性が下流プロセスの効率と最終製品の品質に直接影響を与える用途に特に適しています。毎分数百本のボトルで稼働する高速充填ラインは、ミクロンレベルの公差内のネック仕上げの一貫性に依存します。機械の 15 ゾーン ダイヘッド制御によりパリソンの均一性が実現され、これらの厳しい要件を満たすボトルが製造されます。さまざまな充填ライン設定向けのボトルのマルチキャビティ生産では、各キャビティが特定の下流プロセスに最適化されたボトルを生産できるようにするキャビティごとのパリソン調整の恩恵を受けます。グリップパネルや装飾機能を備えた容器など、意図的に壁厚を変化させたボトルを必要とするアプリケーションでは、キャビティごとのプログラミング機能を活用して、4 つのキャビティすべてにわたって設計意図を一貫して達成します。多様な顧客にサービスを提供する委託製造業者は、ダイヘッドを大幅に再構成することなく、さまざまな密閉システム用のボトルを製造できる 35 mm 口金型の多用途性を高く評価しています。

各 80FDE-4S(100) ダイヘッド システムは、15 ゾーンすべてにわたる熱均一性マッピング (目標: ± 2 ℃ の偏差以下)、キャビティ間のパリソン重量の一貫性テスト (目標: 1.0% 以下の偏差)、および各キャビティ ポートで計装された圧力トランスデューサを使用したダイヘッドのフロー バランス検証を含む、個別の校正と検証を受けます。輸出用パッケージは、メインマシンクレート内の衝撃絶縁取り付け、すべての流れ表面の VCI 防食処理、およびダイヘッドオリフィスの密閉保護カバーにより、精密ダイヘッドアセンブリに特別な保護を提供します。同梱されるアクセサリには、校正済みトルクレンチを備えたダイヘッドの分解および再組み立てツールキット、全 15 ゾーン用の予備加熱バンドおよび熱電対、ダイヘッド クリーニング キット、熱プロファイル文書を含む詳細な英語のダイヘッド メンテナンス マニュアルが含まれます。 CE および ISO9001:2008 証明書。ダイヘッドシステムを含む標準 12 か月保証。オンサイトでのダイヘッドセットアップとプロセス最適化サービスが利用可能です。
