| 制御システム: | 集中型マイコン | データメモリ: | 40セットの金型 |
|---|---|---|---|
| 油圧コントロール: | ダブル比例弁（PQ） | 最大油圧:: | 14MPa(140kgf/cm2) |
| 成形方法: | ブロー成形 | 電圧: | 380V±10%(50Hz) |
| 動作モード: | マニュアル / セミオート / フルオート | 押出モーター: | 可変周波数モーター |
| ハイライト: | 重用プラスチック ツール ボックス マシン ツール ボックス の ブロー 鋳造 マシン プラスチック ボトル ブロー 鋳造 マシン,Blow Molding Machine for tool boxes,Plastic Bottle Blow Molding Machine |
||

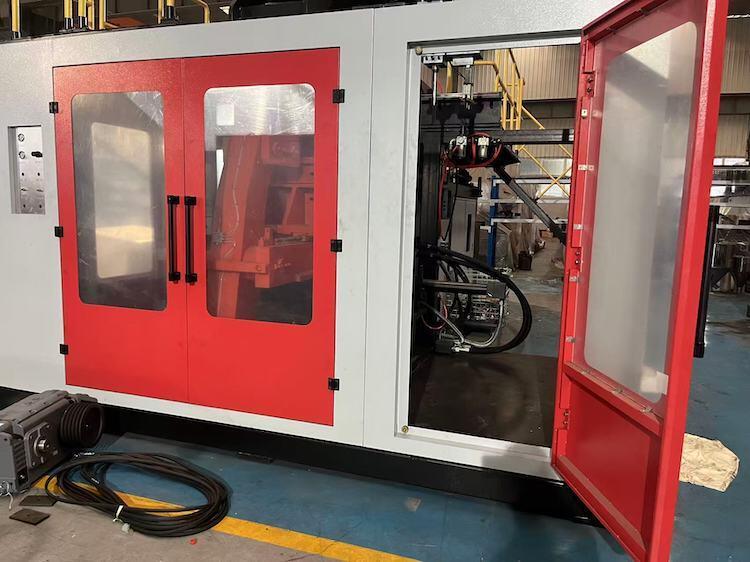

MP70FS は、ダブルステーション設計を特徴とする最高の工業グレードの押出ブロー成形機です。中空プラスチック製品の高効率かつ連続生産をサポートするように特別に設計されており、要求の厳しい製造環境にとって理想的な選択肢となります。
エネルギー効率の高い油圧システムを搭載したこの機械は、正確かつ信頼性高く動作します。ダイナミックマイクロコンピューターコントローラーの統合により、正確な調整が可能になり、パリソンの壁の厚さが一定になり、サイクルタイムが短縮されます。これらの技術の進歩は、生産性と製品品質の向上に貢献します。
MP70FS は、性能に加えて、先進の安全機構を設計に組み込み、オペレーターの安全を優先します。その結果、運用コストを最小限に抑えながら生産量を最大化することを目指すスマートファクトリー向けに調整された堅牢な製造プラットフォームとして機能します。
この製品は、高品質のリニア ガイドと組み合わせた堅牢なトグル クランプ システムを備えており、金型プラテンが優れた安定性と速度で移動することを保証します。このダブルステーション シャトル設計により、乾燥サイクル時間が大幅に短縮され、自動取り出しラインが比類のない毎日のスループットを達成できるようになります。
油圧システムは、V4 デュアル ポンプと電気油圧式比例オーバーフロー速度調整弁 (PQ バルブ) を統合しています。高速動作中は、両方のポンプが連携して必要な流量を供給します。低速、高圧のロックアップ段階では、大型ポンプがアンロードされ、電力消費が大幅に減少し、流体の熱応力が軽減されます。
高圧膨張時の金型のたわみを防ぐために、クランプ シリンダーには特殊な液体制御一方向バルブ (V12) が含まれています。この設計は、閉じた直後に回路を油圧でロックし、部品のバリを効果的に防止し、パーティング ラインの外観を大幅に向上させます。
周波数変更器駆動の押出機構は、マルチゾーン バレル ヒーターと電子的に連動しています。すべての加熱ゾーンが指定された処理温度に達するまでスクリューの回転が防止され、溶けていないプラスチックの詰まりによる損傷からスクリュー アセンブリを完全に保護します。
このシステムは、カスタムのトリプルヘッドおよびマルチキャビティ共押出クロスヘッドをサポートします。内部の溶融経路には、ポリマーのよどみや死角を排除する流線型の拡散シャトルが組み込まれており、パリソン上のダークスポットや縦縞などの欠陥を回避します。
絶縁変圧器から供給される低電圧、高強度の電流によって加熱される空気圧式ホット カッター ブレードを備えたこのカッターは、硬いポリマー パリソンを瞬時にきれいにスライスします。これにより、チューブの崩壊や層の汚れが防止され、きれいな切断が保証されます。
この設計には高度なダウンブロープロセスが組み込まれており、ブローピンの先端と金型ネックリングが膨張中に容器のネックを自動的にトリミングおよび校正します。これにより、完全に平坦でバリのないシール表面が確保され、下流の充填に備えられます。
デュアルリミットセンサーと安全ガードの機械的ストロークスイッチループにより、オペレーターの安全が保証されます。ドアが開くと、直ちに自動故障警報が作動し、クランプ ラムへの出力回路が遮断され、フェイルセーフ保護メカニズムが提供されます。
このセクションでは、適用可能な材料、製品の体積、機械の寸法、重量など、システムの基本パラメータの概要を説明します。
| アイテム | ユニット | 基本パラメータ |
|---|---|---|
| 適用材料 | PE、PP、PVC、PAなど | |
| 最大製品量 | L | 10 |
| ヘッド数 | セット | 1、2、3、4 |
| 機械の寸法 (L*W*H) | メートル | 3.7*3*2.5 |
| 機械重量 | トン | 8 |
このパートでは、力、プラテン ストローク、最大金型サイズなど、型締機構の詳細について説明します。
| アイテム | ユニット | 基本パラメータ |
|---|---|---|
| 型締力 | kN | 150 |
| プラテン開きストローク | mm | 240～600 |
| プレートストローク | mm | 360 |
| 最大金型サイズ (W * H) | mm | 500*360 |
押出システムのパラメーターには、スクリューの直径、可塑化能力、所要電力、加熱ゾーンが含まれます。
| アイテム | ユニット | 基本パラメータ |
|---|---|---|
| ネジ径 | mm | 70 |
| ネジ細さ比(L/D) | 24 | |
| 可塑化能力（HDPE） | kg/h | 90 |
| スクリュー加熱ステージ/ゾーン | ゾーン | 3 |
| スクリュー加熱力 | kW | 12 |
| スクリューファンのパワー | kW | 0.28 |
| 押出モーター出力 | kW | 18.5 |
| ヘッド加熱ステージ/ゾーン | ゾーン | 10 |
| ヘッド加熱力 | kW | 16.5 |
| 最大押出ゲート金型直径 | mm | 3 |
この最後のセクションでは、マシンの消費電力、動作圧力、およびリソース量の要件に関連する情報を提供します。
| アイテム | ユニット | 基本パラメータ |
|---|---|---|
| 総マシンパワー | kW | 70 |
| オイルモーター出力 | kW | 15 |
| 空気圧 | MPa | 0.6～0.8 |
| 平均エネルギー消費量 | kW | 1.5 |
| 圧縮空気量 | m3/h | 50 |
| 冷却水量 | m3/h | 55.5 |
MP70FS は、さまざまなポリオレフィン樹脂の加工において優れた多用途性を備えています。 PE、PP、PVC、PA、PC、PS、EVAなどの素材に対応し、高強度・耐久性の高い構造部品や部品の生産が可能です。
急速に変化する消費財 (FMCG) および硬質化粧品包装分野において、MP70FS は高速多個取り成形能力で優れています。これにより、ボトル、瓶、ポットなどのパーソナルケア容器を効率的かつ確実に製造するのに最適です。
工業用油や化学薬品に関しては、MP70FS は堅牢で長持ちする製品の作成に必要な精密成形を実現します。例としては、要求の厳しい産業環境に耐えるように設計された潤滑剤ジャグ、農薬容器、積み重ね可能な化学薬品バレルなどが挙げられます。
商用ハードウェアおよびケース市場も MP70FS のテクノロジーの恩恵を受けています。優れた保護と耐久性を必要とする電動工具やその他の堅い消費者製品の筐体用に、耐衝撃性の二重壁ブロー成形ケースを製造しています。
さらに、MP70FS は、車両の性能と安全性に貢献するエアダクト、車両膨張タンク、構造パネルなどの不浸透性ポリアミド (PA) コンポーネントを製造することで、自動車サブシステムにおいて重要な役割を果たしています。
